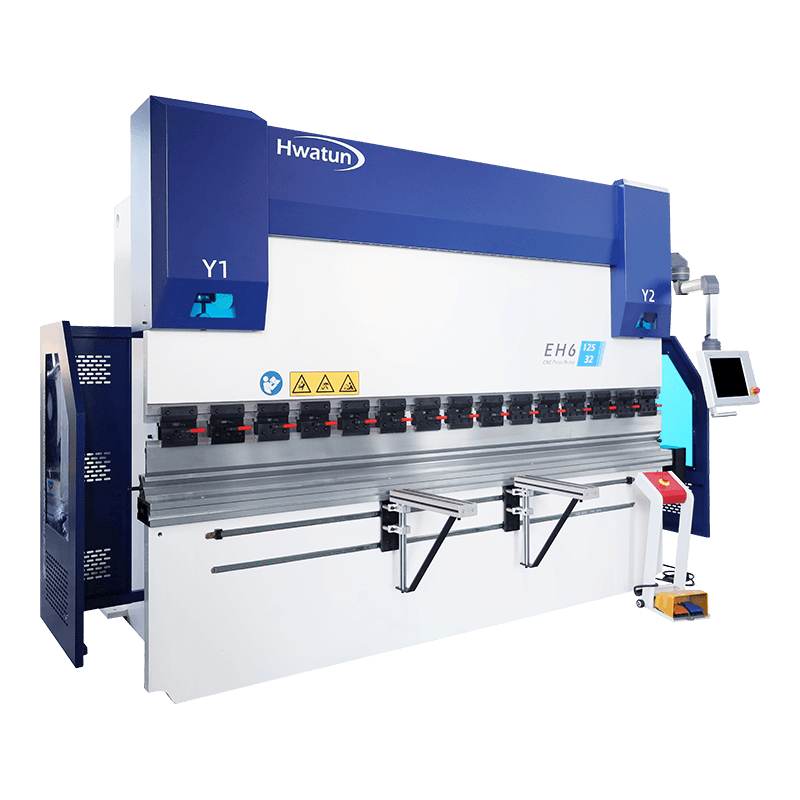

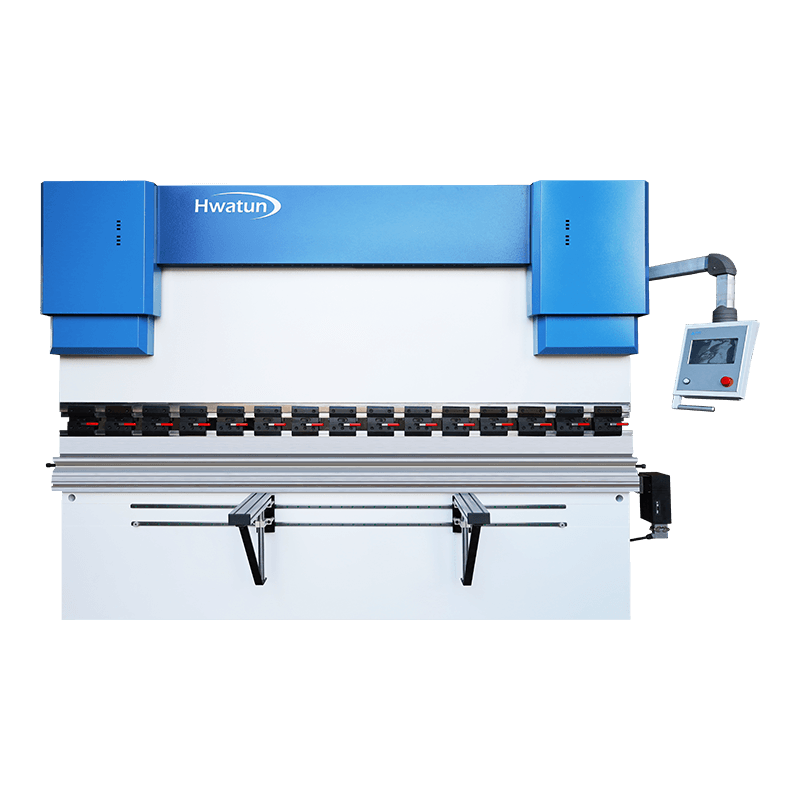

저렴하고 신뢰할 수있는 전자 유압 서보 굽힘 기계를 찾고 계십니까?
EH6 시리즈는 필요한 것입니다!
사용하기 쉬운 SCS700 CNC 시스템과 표준 전기 보상 작업을 통해 정확한 벤드가 보장됩니다. 또한 표준 3 1 축 백 게이지는 유연성을 추가하기 위해 4 1 축으로 업그레이드 할 수 있습니다. 최초의 사용자에게 적합한 EH6는 품질과 경제성을 결합하여 전기 고압 굽힘을 시작하기위한 선택을 선택합니다 .

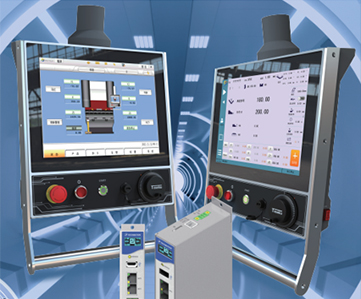

CNC 컨트롤러 시스템
EH6 시리즈에는 TechMation SCS700 CNC 시스템이 표준으로 장착되어 있으며 Delem 및 Cybelec과 같은 대체 옵션도 CNC 시스템을 위해 선택할 수 있습니다.
 | Techmation SCS700 -"대만 산업 고 감도 15 인치 LCD 터치 스크린" - 맞춤형 EMC4 산업용 컴퓨터 보드, 안정적이고 신뢰할 수 있습니다 - 이중 CPU 시스템 구성, 강력한 컴퓨팅 전력, 정확한 제어 - 표준 PLC C 모션 프로그래밍 - 표준 ETHERCAT 통신 확장 지원 -Linux 운영 체제는 즉시 정전 을 지원합니다 |
강력한 구조

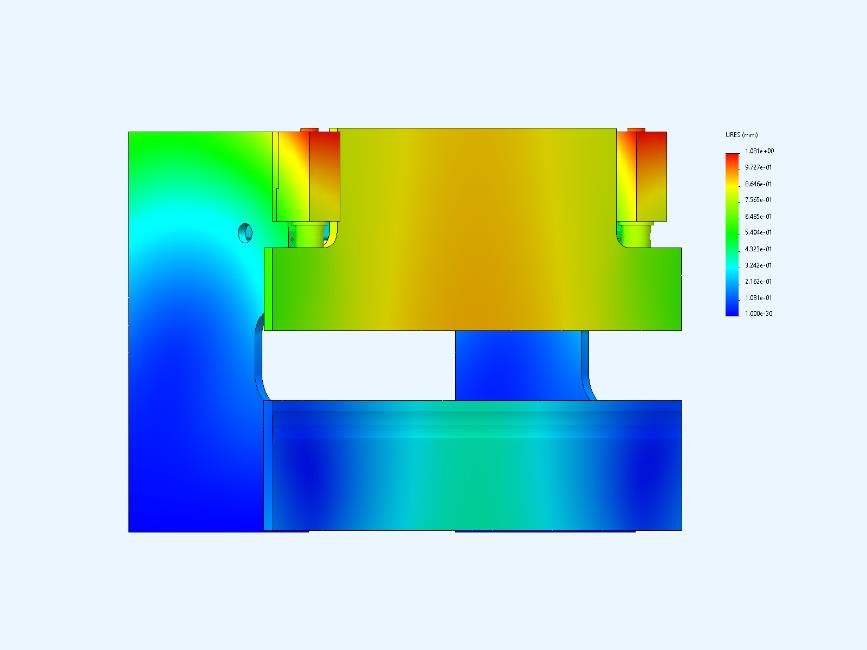

 | 유한 요소 분석 다이어그램 -프레스 브레이크의 기계 구조와 모든 주요 부품은 3D 분석 및 최적화 설계를 거쳐 안정적인 기계 작동을위한 매력적인 설계와 안정적인 구조를 보장합니다. 견고한 프레임 디자인 -기계는 튼튼하고 정밀도를 보장하기 위해 재배치하지 않고 가공 된 용접 된 원피스 프레임으로 설계 및 제작되었습니다. 통합 처리 -전체 기계 프레임은 CNC 3 차원 가공 센터를 사용하여 통합 프로세스로 완료되어 높은 정확도를 보장합니다 . |

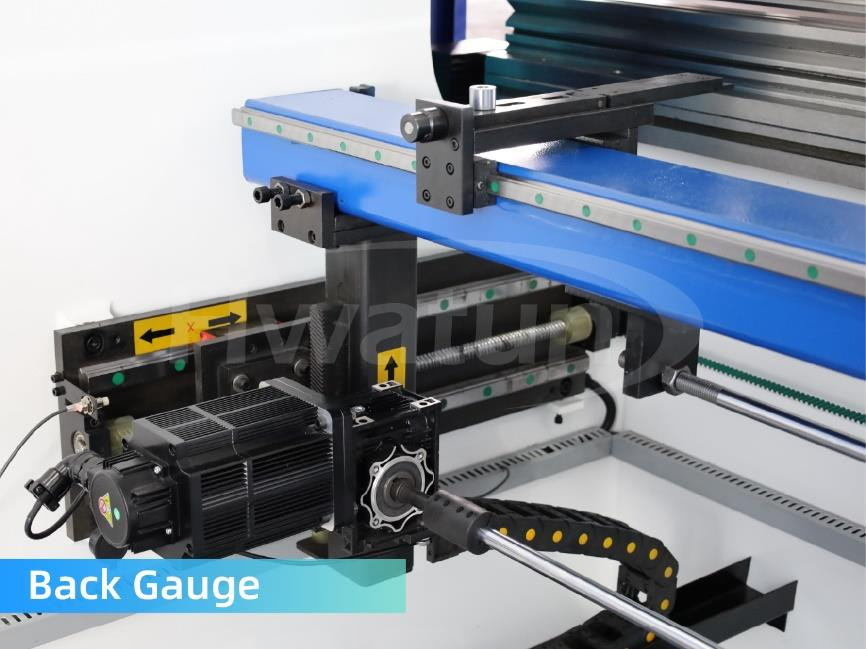

백 게이지 시스템
백 게이지 구조는 축의 일관되고 정확한 위치를 위해 강력하게 설계되었으며, 안정성과 정밀도를 향상시키기 위해 듀얼 선형 가이드 레일이 장착 된 빔이 있습니다.

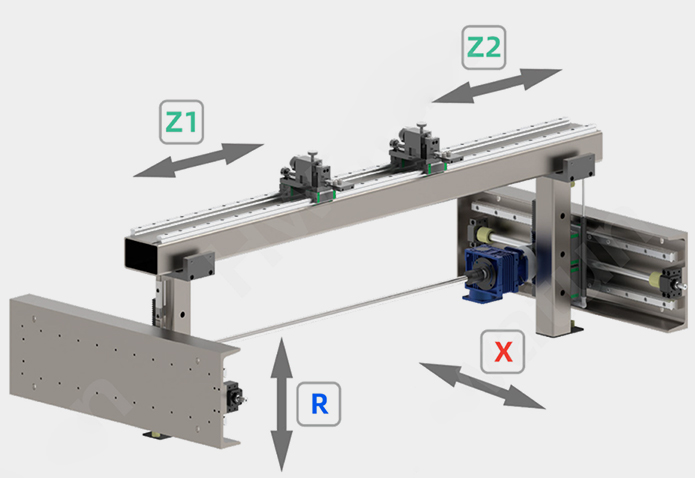

 | ABG-2 엑스 아르 자형 Axis Back 게이지 - X 축은 선형 가이드, 볼 스크류 및 서보 모터의 조합으로 인해 정확한 위치를 보장합니다. -R 축은 고강도 고체 스틸로드를 전력 변속기로 사용하며, 헬리컬 기어는 동기 위치를 지원하는 헬리컬 기어와 구성 요소를 안전하게 연결하는 고강도 나사를 사용합니다. 이를 통해 빠른 응답, 낮은 고장 속도 및 유지 보수가 쉬운 R 축을 정확하게 동기화 할 수 있습니다. | |||||||||||||||||||||||||||||||
 구성
| 시리즈 백 게이지 ● X 축 : 백 게이지의 전면 및 후면 동작 ● R 축 : 백 게이지의 상향 및 다운 동작 ● Z1 축 : 백 게이지 손가락의 왼쪽 및 오른쪽 동작 ● Z2 축 : 백 게이지 손가락의 왼쪽 및 오른쪽 동작 정도
|

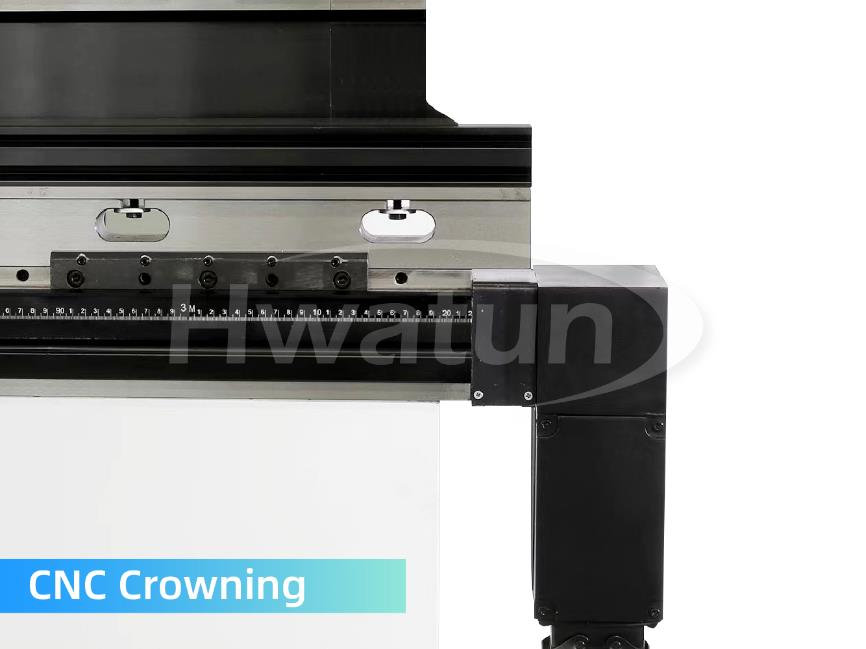

CNC 왕관
 | 전동 CNC 대조 방지 작업 테이블 -CNC 크라운 장치는 CNC 시스템에 프로그래밍 된 지침에 따라 자동으로 조정할 수 있으므로 매우 편리하고 효율적입니다 . |

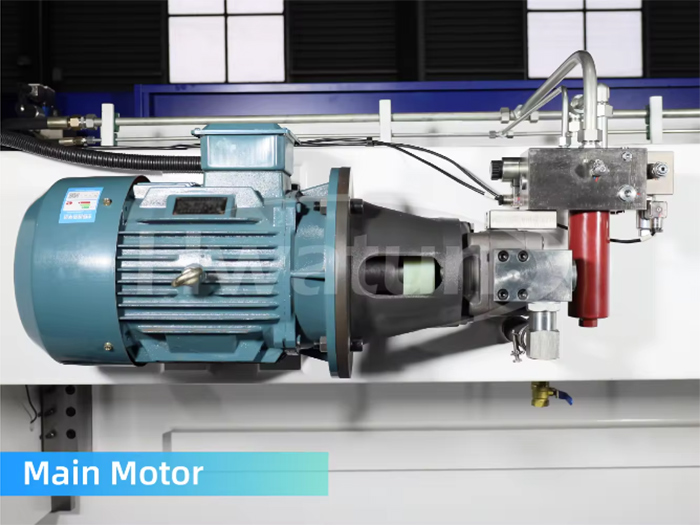

메인 모터
 |
-프레스 브레이크의 주요 모터는 부드럽고 효율적인 기계 작동을 보장하는 중요한 구성 요소입니다. |

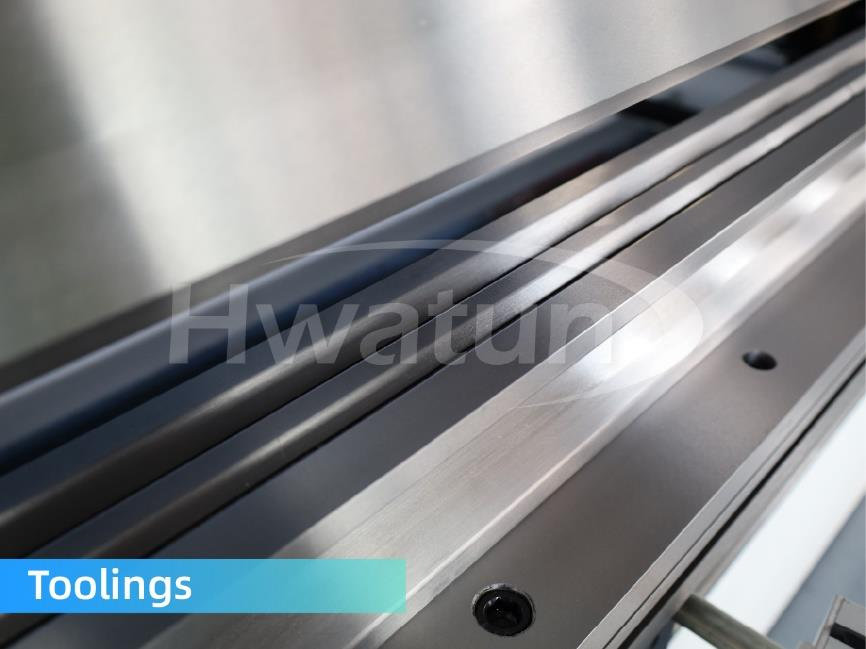

압형
 |
-모든 상단 펀치와 낮은 다이는 귀납적으로 강화됩니다 -우리의 엔지니어는 부품 도면, 일반적인 판금 두께, 오프닝 높이 및 압력 브레이크의 굽힘 힘을 기반으로 가장 적합한 툴링을 권장합니다 . |
| EH6 | 단위 | 70T 2500 | 100T 2500 | 100T 3200 | 100T 4100 | 130T 2500 | 130T 3200 | 130T 4100 | 170T 2500 | |
| 맥스. 굽힘 힘 | kn | 700 | 1000 | 1000 | 1000 | 1300 | 1300 | 1300 | 1700 | |
| 맥스. 굽힘 길이 | mm | 2500 | 2500 | 3200 | 4100 | 2500 | 3200 | 4100 | 2500 | |
| 측면 프레임 사이의 거리 | mm | 2000 | 2000 | 2700 | 3600 | 2000 | 2700 | 3600 | 2000 | |
| 목 | mm | 320 | 410 | 410 | 410 | 410 | 410 | 410 | 410 | |
| 실린더 스트로크 | mm | 160 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| 맥스. 열린 높이 | mm | 400 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | |
| 주요 모터 파워 | KW | 5.5 | 7.5 | 7.5 | 7.5 | 15 | 15 | 15 | 15 | |
| 슬라이더 | ||||||||||
| 접근 속도 | mm/s | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 160 | |
| 작업 속도 | mm/s | 12 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| 반환 속도 | mm/s | 170 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | |
| 정도 | mm | ± 0.01 | ± 0.01 | ± 0.01 | ± 0_01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | |
| 백 게이지 | ||||||||||
| 엑스 중심선 | 속도 | mm/s | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| 뇌졸중 | mm | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | |
| 정도 | mm | ± 0.01 | ± 0.01 | ± 0.01 | ± 0-01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | |
| 아르 자형 중심선 | 속도 | mm/s | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 뇌졸중 | mm | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | |
| 정도 | mm | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | |
| EH6 | 단위
| 170T 3200 | 170T 4100 | 200t 2500 | 200t 3200 | 200 T4100 | 250T 2500 | 250T 3200 | 250T 4100 | |
| 맥스. 굽힘 힘 | kn | 1700 | 1700 | 2000 | 2000 | 2000 | 2500 | 2500 | 2500 | |
| 맥스. 굽힘 길이 | mm | 3200 | 4100 | 2500 | 3200 | 4100 | 2500 | 3200 | 4100 | |
| 측면 프레임 사이의 거리 | mm | 2700 | 3600 | 2000 | 2700 | 3600 | 2000 | 2700 | 3600 | |
| 목 | mm | 410 | 410 | 410 | 410 | 410 | 410 | 410 | 410 | |
| 실린더 스트로크 | mm | 200 | 200 | 200 | 200 | 200 | 250 | 250 | 250 | |
| 맥스. 열린 높이 | mm | 470 | 470 | 470 | 470 | 470 | 520 | 520 | 520 | |
| 주요 모터 파워 | KW | 15 | 15 | 15 | 15 | 15 | 18.5 | 18.5 | 18.5 | |
| 슬라이더 | ||||||||||
| 접근 속도 | mm/s | 160 | 160 | 160 | 160 | 160 | 120 | 120 | 120 | |
| 작업 속도 | mm/s | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| 반환 속도 | mm/s | 160 | 160 | 160 | 160 | 160 | 150 | 150 | 150 | |
| 정도 | mm | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | |
| 백 게이지 | ||||||||||
| 엑스 중심선 | 속도 | mm/s | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| 뇌졸중 | mm | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | |
| 정도 | mm | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | |
| 아르 자형 중심선 | 속도 | mm/s | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 뇌졸중 | mm | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | |
| 정도 | mm | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | |
단조 기계 산업의 주요 백본 기업. 이 회사는 경제적으로 개발 된 양트 츠 강 델타 (Yangtze River Delta)의 Jiangsu Province의 Hai'an Binhai Industrial Zone에 위치하고 있습니다.
우리는 "Huaduan"브랜드 시리즈 전단 기계, 굽힘 기계, 플레이트 롤링 머신, 유압 프레스 및 전단 생산 라인 풀링 및 레벨링 및 레벨링을 전문으로합니다. 제품은 광 산업, 항공, 조선, 야금, 계측, 전기 가전 제품, 스테인리스 스틸 제품, 건축 및 장식 산업에서 널리 사용됩니다. 제품은 유럽, 미국, 동남아시아, 중동 및 기타 국가 및 지역으로 수출됩니다.
우리 회사는 많은 국내 전단, 폴딩, 롤링, 유압 프레스, 전단 생산 라인 레벨링 및 기타 전문, 연구 개발 제조 제품 품질, 기술 수준이 업계의 최전선에 있습니다. Huaduan 공작 기계 도구는 국내 및 해외의 고급 기술을 고급 인식, 새로운 개념 및 혁신적인 정신과 지속적으로 개발하는 산업 제품을 통합하여 "Huaduan"의 탄탄한 토대를 마련하여 위조 산업에서 세계적으로 유명한 브랜드를 만들었습니다.
업계 경험
공장 덮개
건물 지역
연간 출력 값
절단 속도 향상 CNC 레이저 커팅 머신 부드러운 절단 가장자리를 보장하는 것은 매우 어려운 작업이지만 레이저 전력, 절단 속도, 가스 흐름 및 초점 제어와 같은 여러 매개 변수의 포괄적 인 최적화가 포함되므로 매우 어려운 작업입니다. 이 목표를 달성하려면 다음 측면에서 시작해야합니다. 1. 레이저 전력 및 절단 속도 최적화 레...
더 읽으십시오전체 진동 저항을 개선합니다 전단 기계 장비 성능을 최적화하고 서비스 수명을 확장하며 처리 정확도 향상의 핵심입니다. 지지 시스템을 개선함으로써 장비에 대한 진동의 영향을 효과적으로 줄일 수 있습니다. 1. 프레임 구조 설계를 최적화하십시오 강성 증가 : 전단 기계의 프레임 구조는지지 시스템의 핵심 부분입니다. 프레임의 두께를 ...
더 읽으십시오적응성 정밀 CNC 기계 다른 재료를 처리하는 도구는 재료 특성, 처리 정확도, 공구 선택, 프로세스 매개 변수 및 기타 측면과 관련된 복잡한 문제입니다. 다른 재료의 물리적 및 화학적 특성의 차이는 정밀 CNC 처리에서의 성능을 결정합니다. 다음은 정밀한 CNC 공작 기계 처리에서 일부 주요 재료의 적응성에 대한 분석입니다. 1. ...
더 읽으십시오그만큼 EH6 시리즈 전기 유압 서보 굽힘 기계 현대적인 굽힘 기술의 정점을 나타내며, 탁월한 정밀도, 신뢰성 및 경제성을 제공합니다. 노련한 전문가와 신규 이민자 모두 굽힘 산업에 설계된이 기계는 고급 기능과 강력한 구조를 통합하여 광범위한 굽힘 요구를 쉽게 충족시킵니다.
정밀 엔지니어링 및 강력한 건축
의 핵심 EH6 시리즈 전기 유압 서보 굽힘 기계 최대의 안정성과 내구성을 위해 완전히 용접 된 장밀 및 테논 설계를 사용하여 구성된 프레임입니다. 이 설계 선택은 기계가 안정적으로 유지되고 연장 된 수명 동안 안정적으로 수행되도록합니다. 프레임은 큰 바닥 장착 보링 및 밀링 머신을 사용하여 처리되므로 높은 정밀도를 보장하고 변형을 최소화하여 모든 굽힘이 일관되게 정확합니다.
기계의 백 게이지 구조는 빔에 이중 선형 가이드 레일을 특징으로하는 정밀하게 설계되었습니다. 이 설정은 안정성을 향상시키고 축의 일관되고 정확한 위치를 보장하며, 이는 고품질 벤드를 생성하는 데 중요합니다. 강력한 백 게이지 설계는 기계의 전반적인 성능에 기여하여 장기간 사용 중에도 정확도를 유지합니다.
고급 제어 시스템
EH6 시리즈에는 기술 친화적 인 인터페이스와 안정적인 성능으로 유명한 TechMation SCS700 CNC 시스템이 표준으로 장착되어 있습니다. 이 고급 제어 시스템을 사용하면 굽힘 프로세스를 정확하게 제어 할 수있어 각 작업이 최고 수준의 정확도를 충족시킬 수 있습니다. 특정 요구 사항이있는 사용자의 경우 Delem 및 Cybelec과 같은 대체 CNC 옵션도 사용할 수 있습니다. 이 시스템은 추가 기능과 고급 기능을 제공하므로 사용자는 기계를 특정 요구 사항과 선호도에 맞게 조정할 수 있습니다.
다목적 백 게이지 옵션
이 기계에는 표준 2 축 (X, R) 백 게이지가 제공되므로 다양한 굽힘 작업에 대한 견고한 성능을 제공합니다. 더 큰 다양성이 필요한 사람들의 경우 EH6 시리즈는 4 축 (X, R, Z1, Z2) 백 게이지로 업그레이드 할 수 있습니다. 이 업그레이드는 기계의 유연성을 향상시켜보다 복잡한 굽힘 애플리케이션에 적합하고 전반적인 효율성을 향상시킵니다.
혁신적인 방지 메커니즘
EH6 시리즈의 눈에 띄는 기능 중 하나는 전동 CNC 대조 방지 메커니즘입니다. 이 메커니즘은 공작물 품질에 대한 슬라이더 변형의 잠재적 영향을 해결하기 위해 워크 테이블에 통합됩니다. CNC 시스템은 보상량을 자동으로 조정함으로써 워크 피스가 기계적 편향으로 인해 발생할 수있는 왜곡 또는 부정확성이없는 최고 품질을 보장합니다.
사용자 친화적 인 작동
EH6 시리즈는 최초의 사용자를 염두에두고 설계되어 고급 기능과 사용 편의성을 제공합니다. 직관적 인 CNC 시스템은 기계의 강력한 구조 및 안정적인 백 게이지 시스템과 함께 경험이 제한된 운영자조차도 고품질 결과를 달성 할 수 있도록합니다. CNC 시스템 옵션 및 백 게이지 구성의 유연성은 기계의 사용자 친화 성을 더욱 향상시켜 다양한 굽힘 요구에 쉽게 사용자 정의 할 수있게합니다.
그만큼 EH6 시리즈 전기 유압 서보 굽힘 기계 신뢰할 수 있고 다재다능한 굽힘 솔루션을 찾는 사람들에게 이상적인 선택입니다. 정밀 엔지니어링, 고급 제어 시스템 및 강력한 구조의 조합은 일관되고 고품질 성능을 제공합니다. 최초의 사용자이든 숙련 된 운영자이든, EH6 시리즈는 경제성과 고급 기능의 완벽한 균형을 제공하므로 모든 워크숍 또는 제조 시설에 귀중한 추가 기능을 제공합니다 ..
