굽힘 작업을 다음 단계로 끌어 올릴 준비가 되셨습니까?
EH8 시리즈가 여기에 있습니다!
더 튼튼한 프레임으로 제작되고 최첨단 Delem DA53T 시스템 (다른 Delem 및 Cybtouch 시스템을위한 옵션 포함)이 장착 된이 기계는보다 복잡하고 정밀 처리 작업을 처리하도록 설계되었습니다. 4 1 Axis Back 게이지와 함께 제공되지만 더 필요한 경우 6 1 축 백 게이지를 선택할 수 있습니다. EH8은 복잡한 굽힘 작업에 대한 최상위 성능과 사용자 정의가 필요한 사람들에게 좋습니다 .

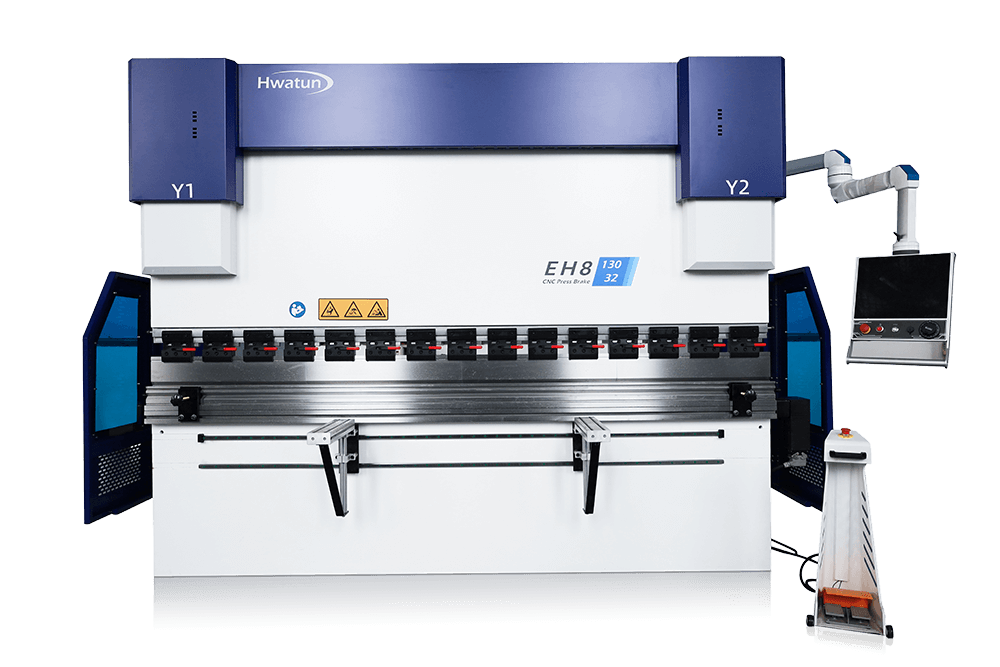

EH8 시리즈 CNC 프레스 브레이크
-프레임은 안정성과 수명을 위해 완전히 용접 된 장밀기 및 테논 디자인으로 구성됩니다. 높은 정밀도를 보장하고 변형을 최소화하기 위해 큰 바닥 장착 지루 및 밀링 머신을 사용하여 처리됩니다.
-폐쇄 루프 제어를 위해 최상위 전자 유압 서보 밸브와 그리드 눈금자를 채택합니다.
-표준 구성은 2 축 (X, R) 백 게이지를 특징으로하거나 대체 옵션으로보다 다재다능하고 효율적인 4 축 (X, R, Z1, Z2) 백 게이지를 선택할 수 있습니다.
-작업 테이블에는 전동 CNC 대조 방지 방지 메커니즘이 장착되어있어 슬라이더 변형이 공작물 품질에 미치는 영향을 효과적으로 제거합니다. CNC 시스템은 편리하고 정확한 작동에 대한 보상 금액을 자동으로 조정합니다.
EH8 시리즈 주요 기능
EH8은 린 생산을 위해 설계된 고성능 프레스 브레이크로, 공작물이 단순하거나 복잡한 지 여부에 관계없이 요구 사항을 충족하도록 사용자 정의하거나 구성 할 수 있습니다.
 |
| ||
CNC 컨트롤러 시스템

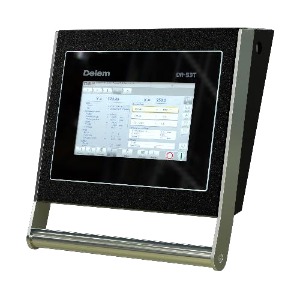

EH8 시리즈에는 Delem DA53T CNC 시스템이 표준으로 장착되어 있으며 Delem 및 Cybelec과 같은 대체 옵션도 CNC 시스템을 위해 선택할 수 있습니다.
 | DELEM DA53T -"핫 키"터치 네비게이션 -10.1 "고해상도 색상 TFT - 최대 4 개의 축 (Y1, Y2 2 Aux. Axes) - 왕관 제어 - 도구/ 재료/ 제품 라이브러리 - 서보 및 주파수 인버터 제어 |
 |
| |
|
|
|
| |||
|
| DA-53T |
| DA-58T |
| DA-66T |
| DA-69T |
| |
| 중심선 | 3 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 |
| 화면 | 7 '' ' | 10.1 " | 12 " | 15 " | 15 " | 17 " | 19 " | 17 " | 19 " |
| 터치 스크린 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 2D 그래픽보기 | - | - | ● | ● | ● | ● | ● | ● | ● |
| 3D 그래픽보기 | - | - | - | - | - | ● | ○ | ● | ● |
| 3D 프로그래밍 | - | - | - | - | - | - | ○ | ● | ● |
| 자동 툴링 선택 | - | - | - | - | • | • | • | ● | ● |
| USB 포트 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 1 |
| 2d DXF 가져 오기 | - | - | - | - | - | - | - | ● | ● |
| 3D IGES/단계 가져 오기 | - | - | - | - | - | - | - | ● | ● |
| 3D 오프라인 가져 오기 | - | - | - | - | - | ○ | - | ● | ● |
| 내보내기 DXF 2D FP | - | - | - | - | - | - | - | ● | ● |
 | cybtouch 8ps |
| cybtouch 12ps |
| cybtouch 15ps |
| Visitouch 19 |
| Visitouch 19mx |
|
|
|
|
|
강력한 구조
 | 유한 요소 분석 다이어그램 -프레스 브레이크의 기계 구조와 모든 주요 부품은 3D 분석 및 최적화 설계를 거쳐 안정적인 기계 작동을위한 매력적인 설계와 안정적인 구조를 보장합니다. 견고한 프레임 디자인 -기계는 튼튼하고 정밀도를 보장하기 위해 재배치하지 않고 가공 된 용접 된 원피스 프레임으로 설계 및 제작되었습니다. 통합 처리 -전체 기계 프레임은 CNC 3 차원 가공 센터를 사용하여 필수 프로세스로 완료되어 높은 정확도를 보장합니다. |

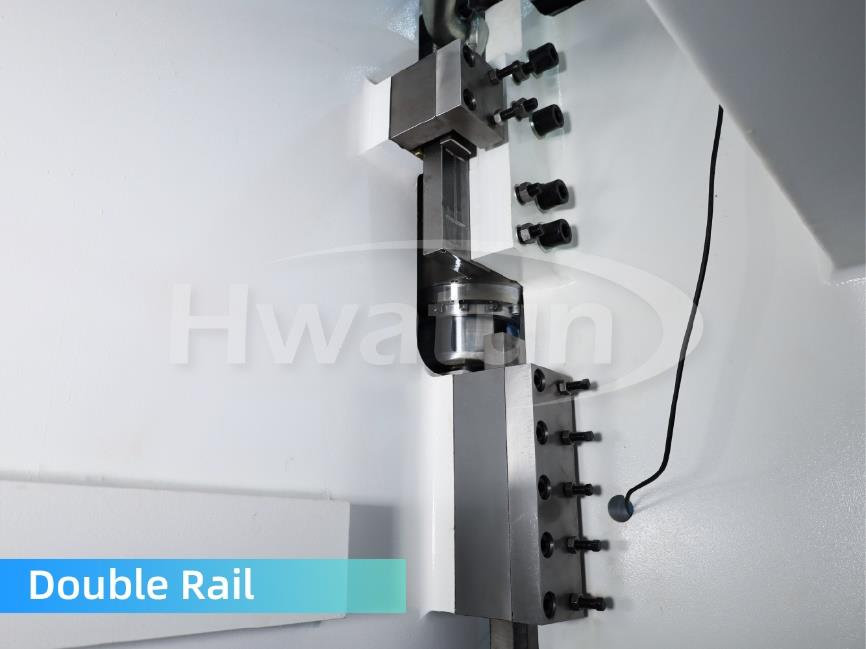

 | 이중 가이드 레일 구조 원래의 메인 레일은 보조 안내 레일 한 쌍으로 향상되어 구리 합금 내마비 판 및 임베디드 흑연 입자를 통합하여 더 부드러운 안내 성능을 보장합니다 . |
Y1, Y2 축 제어

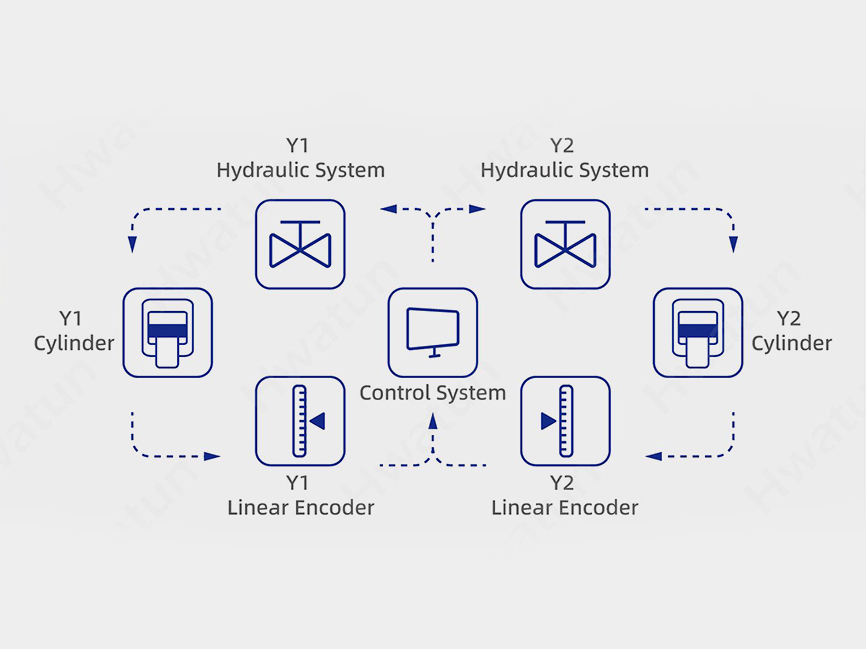

 | Yi 및 Y2 축은 어떻게 작동합니까?
완전 폐쇄 루프 전기 수확량 서보 제어 기술을 채택함으로써 슬라이더의 위치 신호는 양쪽의 선형 인코더에 의해 컨트롤러로 공급됩니다. 이어서, CNC 컨트롤러는 비례 밸브 코어의 개방 크기를 조절함으로써 오일 실린더의 오일 부피를 조절하여 슬라이더 (Y1, Y2)가 일관된 평면에서 작동하도록합니다. 작업 테이블과 평행 상태를 유지합니다. |

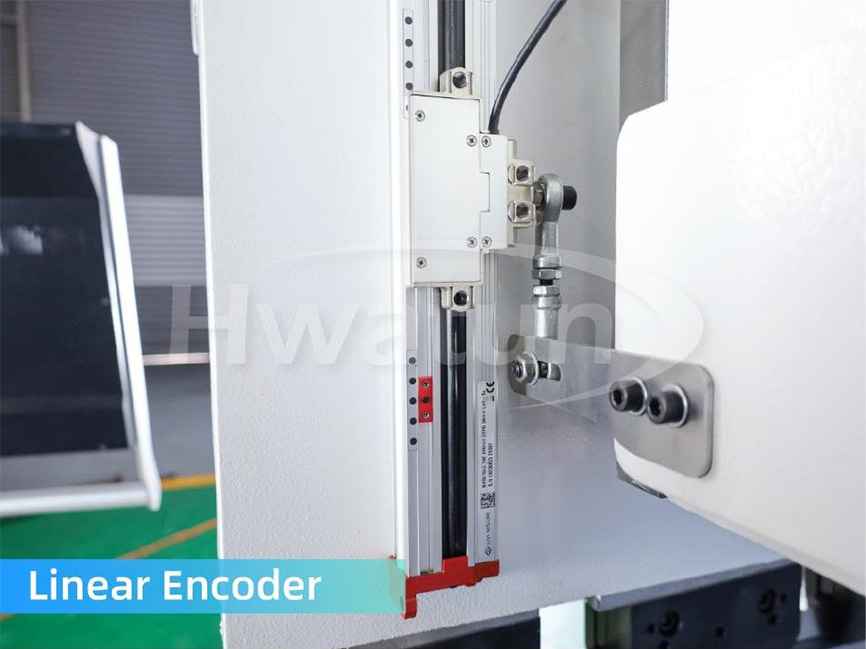

 | 선형 인코더 고정밀 선형 인코더는 변위 센서로 채택되며, 오일 실린더의 위치를 정확하게 감지하기 위해 C 자형 플레이트에 설치됩니다. 피드백 정확도는 최대 0.01mm이므로 정확한 굽힘 각도 제어가 가능합니다. |

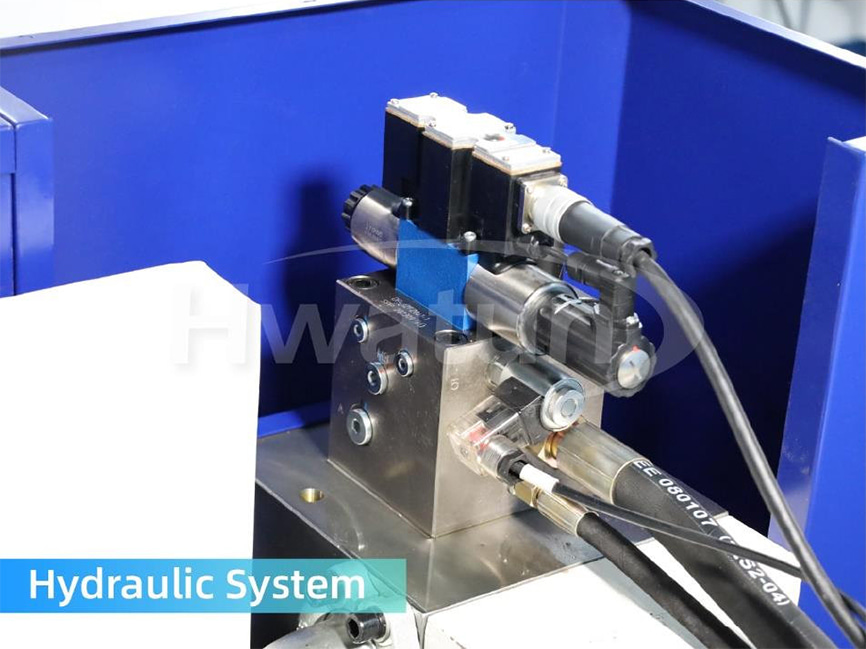

 | 유압 시스템 유압 시스템은 수입 통합 제어 시스템을 사용하여 파이프 라인 설치를 최소화하고 오일 누출을 제거하면서 공작 기계의 안정성을 향상시키고 미적으로 유쾌하고 간단한 외관을 자랑합니다. 선형 인코더와의 통합은 정확한 제어 시스템을 설정하여 빠른 응답, 정확한 흐름 제어, 최소 열 생성 및 탁월한 내구성을 보장합니다. |

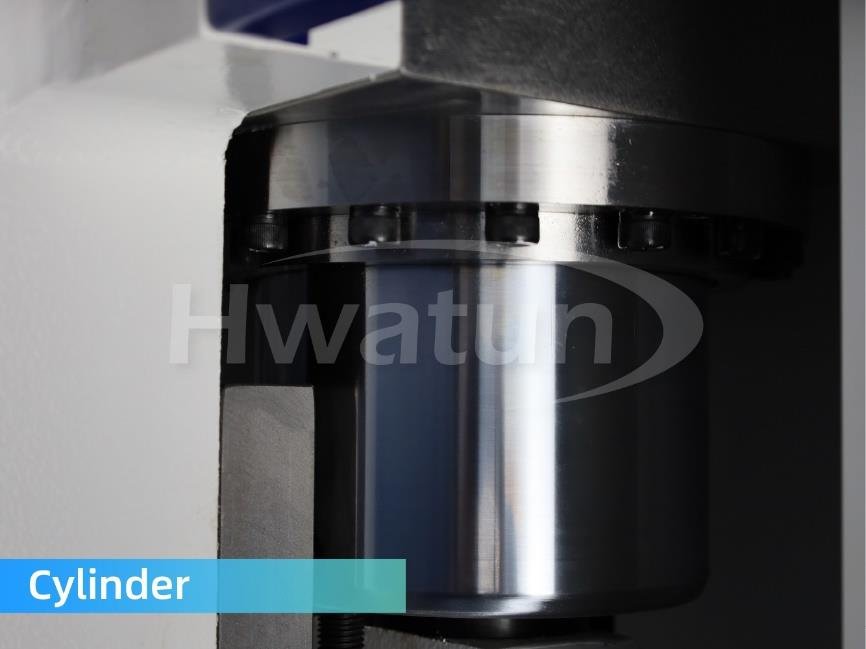

 | 뛰어난 전기 고압 실린더 - 고품질 오일 실린더는 오일 누출을 제거하면서 프레스 브레이크의 성능을 향상 시키도록 설계되었습니다. |
백 게이지 시스템
백 게이지 구조는 축의 일관되고 정확한 위치를 위해 강력하게 설계되었으며, 안정성과 정밀도를 향상시키기 위해 듀얼 선형 가이드 레일이 장착 된 빔이 있습니다.
 | ABG-2 엑스 아르 자형 Axis Back 게이지 - X 축은 선형 가이드, 볼 스크류 및 서보 모터의 조합으로 인해 정확한 위치를 보장합니다. -R 축은 고강도 고체 스틸로드를 전력 변속기로 사용하며, 헬리컬 기어는 동기 위치를 지원하는 헬리컬 기어와 구성 요소를 안전하게 연결하는 고강도 나사를 사용합니다. 이를 통해 빠른 응답, 낮은 고장 속도 및 유지 보수가 쉬운 R 축을 정확하게 동기화 할 수 있습니다. | |||||||||||||||||||||||||||||||
 구성
| 시리즈 백 게이지 ● X 축 : 백 게이지의 전면 및 후면 동작 ● R 축 : 백 게이지의 상향 및 다운 동작 ● Z1 축 : 백 게이지 손가락의 왼쪽 및 오른쪽 동작 ● Z2 축 : 백 게이지 손가락의 왼쪽 및 오른쪽 동작 정도
|
CNC 왕관

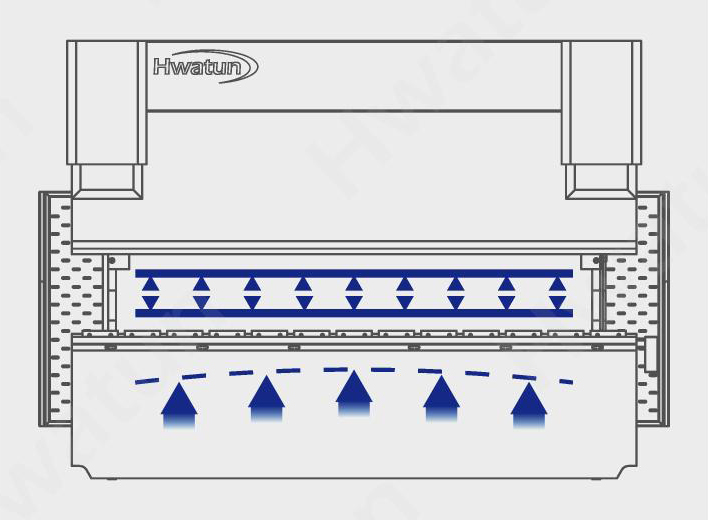

 | 전동 CNC 대조 방지 작업 테이블 -CNC 크라운 장치는 CNC 시스템에 프로그래밍 된 지침에 따라 자동으로 조정할 수 있으므로 매우 편리하고 효율적입니다. |
왜 우리는 왕관이 필요합니까?

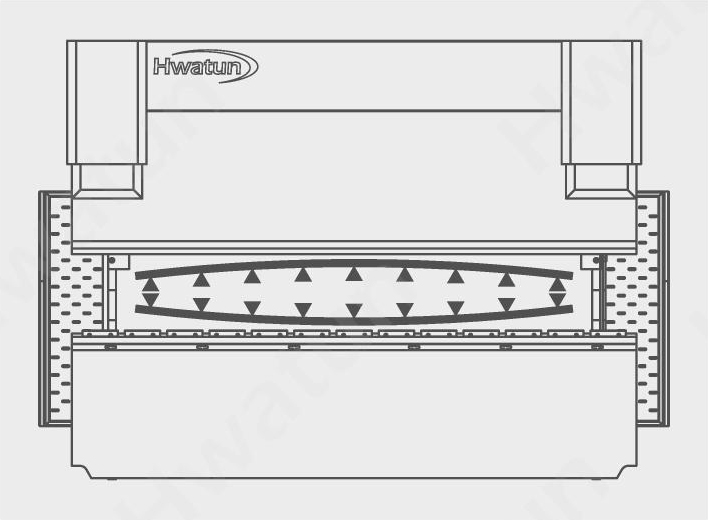

CNC 왕관의 목적은 작업 테이블의 RAM 및 수직 플레이트로 인한 편향 변형을 효과적으로 보상함으로써 최적의 구부러진 공작물을 달성하는 것입니다.

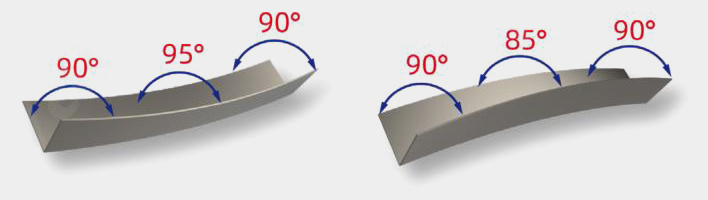

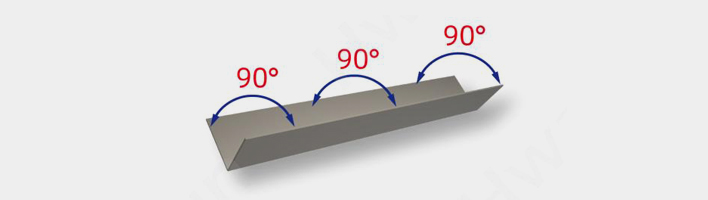

  | 왕관없이 플레이트에 왕관이 없으면 플레이트에 오목하거나 볼록한 변형이있을 수 있습니다. 적절한 왕관 플레이트에 적절한 크라운을 사용하면 요구 사항을 충족하는 플레이트를 쉽게 생산할 수 있습니다 . |

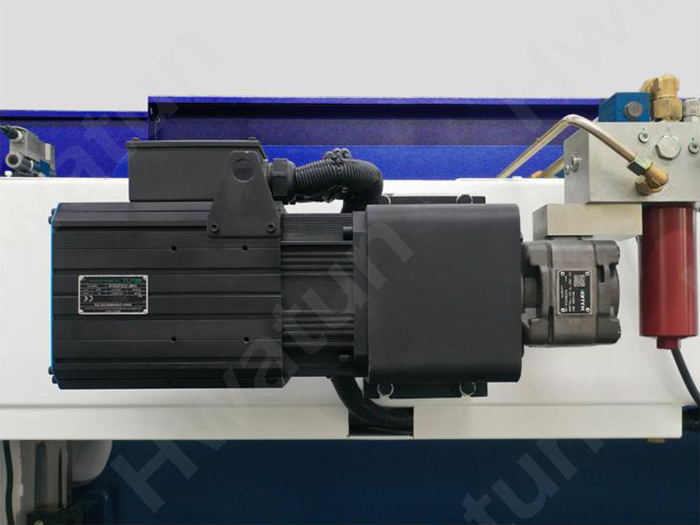

서보 메인 모터
 | 단일 서보 펌프 제어 기술의 혜택을받는 오일은 필요할 때만 공급되며, 더 조용하고 에너지 절약 및 더 많은 환경에서 정신 친화적 인 운영을 제공하여 지속 가능한 개발 및 성장에 중점을 둔 소비자에게 최선의 선택입니다 . |
압형
 |
-모든 상단 펀치와 낮은 다이는 귀납적으로 강화됩니다 -우리의 엔지니어는 부품 도면, 일반적인 판금 두께, 오프닝 높이 및 압력 브레이크의 굽힘 힘을 기반으로 가장 적합한 툴링을 권장합니다 . |
| EH8 | 단위 | 70T 2500 | 100T 2500 | 100T 3200 | 100T 4100 | 130T 2500 | 130T 3200 | 130T 4100 | 170T 2500 | |
| 맥스. 굽힘 힘 | kn | 700 | 1000 | 1000 | 1000 | 1300 | 1300 | 1300 | 1700 | |
| 맥스. 굽힘 길이 | mm | 2500 | 2500 | 3200 | 4100 | 2500 | 3200 | 4100 | 2500 | |
| 측면 프레임 사이의 거리 | mm | 2000 | 2000 | 2700 | 3600 | 2000 | 2700 | 3600 | 2000 | |
| 목 | mm | 320 | 410 | 410 | 410 | 410 | 410 | 410 | 410 | |
| 실린더 스트로크 | mm | 160 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| 맥스. 열린 높이 | mm | 400 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | |
| 주요 모터 파워 | KW | 5.5 | 7.5 | 7.5 | 7.5 | 15 | 15 | 15 | 15 | |
| 슬라이더 | ||||||||||
| 접근 속도 | mm/s | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 160 | |
| 작업 속도 | mm/s | 12 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| 반환 속도 | mm/s | 170 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | |
| 정도 | mm | ± 0.01 | ± 0.01 | ± 0.01 | ± 0_01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | |
| 백 게이지 | ||||||||||
| 엑스 중심선 | 속도 | mm/s | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| 뇌졸중 | mm | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | |
| 정도 | mm | ± 0.01 | ± 0.01 | ± 0.01 | ± 0-01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | |
| 아르 자형 중심선 | 속도 | mm/s | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 뇌졸중 | mm | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | |
| 정도 | mm | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | |
| EH8 | 단위 | 170T 3200 | 170T 4100 | 200t 2500 | 200t 3200 | 200 T4100 | 250T 2500 | 250T 3200 | 250T 4100 | |
| 맥스. 굽힘 힘 | kn | 1700 | 1700 | 2000 | 2000 | 2000 | 2500 | 2500 | 2500 | |
| 맥스. 굽힘 길이 | mm | 3200 | 4100 | 2500 | 3200 | 4100 | 2500 | 3200 | 4100 | |
| 측면 프레임 사이의 거리 | mm | 2700 | 3600 | 2000 | 2700 | 3600 | 2000 | 2700 | 3600 | |
| 목 | mm | 410 | 410 | 410 | 410 | 410 | 410 | 410 | 410 | |
| 실린더 스트로크 | mm | 200 | 200 | 200 | 200 | 200 | 250 | 250 | 250 | |
| 맥스. 열린 높이 | mm | 470 | 470 | 470 | 470 | 470 | 520 | 520 | 520 | |
| 주요 모터 파워 | KW | 15 | 15 | 15 | 15 | 15 | 18.5 | 18.5 | 18.5 | |
| 슬라이더 | ||||||||||
| 접근 속도 | mm/s | 160 | 160 | 160 | 160 | 160 | 120 | 120 | 120 | |
| 작업 속도 | mm/s | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| 반환 속도 | mm/s | 160 | 160 | 160 | 160 | 160 | 150 | 150 | 150 | |
| 정도 | mm | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | |
| 백 게이지 | ||||||||||
| 엑스 중심선 | 속도 | mm/s | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| 뇌졸중 | mm | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | |
| 정도 | mm | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | |
| 아르 자형 중심선 | 속도 | mm/s | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 뇌졸중 | mm | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | |
| 정도 | mm | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | |
단조 기계 산업의 주요 백본 기업. 이 회사는 경제적으로 개발 된 양트 츠 강 델타 (Yangtze River Delta)의 Jiangsu Province의 Hai'an Binhai Industrial Zone에 위치하고 있습니다.
우리는 "Huaduan"브랜드 시리즈 전단 기계, 굽힘 기계, 플레이트 롤링 머신, 유압 프레스 및 전단 생산 라인 풀링 및 레벨링 및 레벨링을 전문으로합니다. 제품은 광 산업, 항공, 조선, 야금, 계측, 전기 가전 제품, 스테인리스 스틸 제품, 건축 및 장식 산업에서 널리 사용됩니다. 제품은 유럽, 미국, 동남아시아, 중동 및 기타 국가 및 지역으로 수출됩니다.
우리 회사는 많은 국내 전단, 폴딩, 롤링, 유압 프레스, 전단 생산 라인 레벨링 및 기타 전문, 연구 개발 제조 제품 품질, 기술 수준이 업계의 최전선에 있습니다. Huaduan 공작 기계 도구는 국내 및 해외의 고급 기술을 고급 인식, 새로운 개념 및 혁신적인 정신과 지속적으로 개발하는 산업 제품을 통합하여 "Huaduan"의 탄탄한 토대를 마련하여 위조 산업에서 세계적으로 유명한 브랜드를 만들었습니다.
업계 경험
공장 덮개
건물 지역
연간 출력 값
절단 속도 향상 CNC 레이저 커팅 머신 부드러운 절단 가장자리를 보장하는 것은 매우 어려운 작업이지만 레이저 전력, 절단 속도, 가스 흐름 및 초점 제어와 같은 여러 매개 변수의 포괄적 인 최적화가 포함되므로 매우 어려운 작업입니다. 이 목표를 달성하려면 다음 측면에서 시작해야합니다. 1. 레이저 전력 및 절단 속도 최적화 레...
더 읽으십시오전체 진동 저항을 개선합니다 전단 기계 장비 성능을 최적화하고 서비스 수명을 확장하며 처리 정확도 향상의 핵심입니다. 지지 시스템을 개선함으로써 장비에 대한 진동의 영향을 효과적으로 줄일 수 있습니다. 1. 프레임 구조 설계를 최적화하십시오 강성 증가 : 전단 기계의 프레임 구조는지지 시스템의 핵심 부분입니다. 프레임의 두께를 ...
더 읽으십시오적응성 정밀 CNC 기계 다른 재료를 처리하는 도구는 재료 특성, 처리 정확도, 공구 선택, 프로세스 매개 변수 및 기타 측면과 관련된 복잡한 문제입니다. 다른 재료의 물리적 및 화학적 특성의 차이는 정밀 CNC 처리에서의 성능을 결정합니다. 다음은 정밀한 CNC 공작 기계 처리에서 일부 주요 재료의 적응성에 대한 분석입니다. 1. ...
더 읽으십시오그만큼 전자 유압 서보 굽힘 기계 복잡하고 고정밀 굽힘 작업의 요구를 충족시키기 위해 설계된 정밀 금속 가공 기술의 정점을 나타냅니다. 박수 및 테논 디자인과 완전 용접 구조가 특징 인 견고한 프레임으로 제작 된이 기계는 탁월한 안정성과 수명을 제공합니다. 대형 바닥 장착 보링 및 밀링 머신을 사용하여 세심한 가공을 거쳐 시간이 지남에 따라 높은 정확도와 변형을 최소화합니다. 이 강력한 빌드 품질은 기계가 일관된 성능으로 가장 까다로운 굽힘 작업을 처리 할 수 있도록합니다.
기계의 핵심에는 폐쇄 루프 제어를 제공하는 고급 전기 고압 서보 시스템이 있습니다. 이 시스템은 최상위 전기 고압 서보 밸브 및 그리드 규칙을 활용하여 놀라운 반복성으로 정확한 위치 및 굽힘 각도를 보장합니다. 폐쇄 루프 제어 메커니즘은 지속적으로 굽힘 프로세스를 실시간으로 모니터링하고 조정하여 사용자에게 굽힘 작업에 대한 비교할 수없는 제어를 제공합니다. 이 정밀도는 항공 우주, 자동차 및 중장비 제조와 같은 정확한 표준이 필요한 산업에 이상적입니다.
그만큼 전자 유압 서보 굽힘 기계 사용자 친화적 인 인터페이스와 강력한 제어 기능으로 유명한 Delem DA53T CNC 시스템이 표준으로 장착되어 있습니다. 그러나 다른 작업에 고유 한 요구 사항이있을 수 있음을 이해하면이 기계는 Delem 및 Cybelec의 대체 CNC 시스템을 제공합니다. 이러한 유연성을 통해 운영자는 워크 플로 및 선호도에 가장 잘 맞는 제어 시스템을 선택하여 기존 생산 프로세스에 완벽하게 통합 될 수 있습니다.
이 기계의 눈에 띄는 기능 중 하나는 백 게이지 시스템입니다. 2 축 (x, r) 백 게이지와 함께 기본적으로 기본 굽힘 작업을위한 견고한 기초를 제공합니다. 보다 고급 기능이 필요한 사람들의 경우 4 축 (X, R, Z1, Z2) 백 게이지로의 업그레이드를 사용할 수 있습니다. 이를 통해 다목적 성과 효율성이 높아져 복잡한 굽힘과 다단계 작업을보다 쉽게 실행할 수 있습니다. 백 게이지의 정확한 움직임과 제어는 각 굽힘이 정확도로 실행되도록하여 오류 및 재료 낭비를 최소화합니다.
굽힘 정밀도를 더욱 향상시키기 위해, 전기 고압 서보 벤딩 머신의 워크 테이블에는 전동 CNC 대조 방지 방지 메커니즘이 장착되어 있습니다. 이 혁신적인 기능은 굽힘 중 슬라이더의 변형을 자동으로 보상하여 공작물의 품질이 영향을받지 않도록합니다. CNC 시스템은 지속적으로 보상 금액을 조정하여 도전적인 재료 및 복잡한 프로파일에서도 일관된 굽힘 결과를 제공합니다. 이 기능은 더 긴 워크 피스 나 재료로 변형이 발생하기 쉬운 재료로 작업 할 때 특히 가치가 있습니다. 각 작품은 엄격한 품질 표준을 충족시킬 수 있습니다.
유용성 측면에서, 전기 유압 서보 굽힘 기계는 운영자를 염두에두고 설계되었습니다. 직관적 인 CNC 인터페이스를 사용하면 쉽게 프로그래밍 및 설정을 할 수 있으며 학습 곡선을 줄이고 생산성을 높일 수 있습니다. 안전 기능은 기계 전체에 통합되어 효율성을 손상시키지 않고 안전한 작업 환경을 제공합니다. 구성 및 작동 용이성의 유연성은 대량 생산 및 맞춤형 제작 프로젝트에 적합합니다.
그만큼 전자 유압 서보 굽힘 기계 광범위한 금속 굽힘 응용 분야를위한 고성능 정밀 엔지니어링 솔루션입니다. 강력한 구조, 고급 전자 유압 서보 제어, 다목적 CNC 옵션 및 방지 메커니즘과 같은 혁신적인 기능의 조합은 모든 금속 가공 작업에 귀중한 자산이됩니다. 간단한 굽힘을 수행하든 복잡한 다단계 굽힘 프로세스를 수행하든이 기계는 최고 생산 표준을 충족하는 데 필요한 정확도, 효율성 및 신뢰성을 제공합니다 .
