WC67K 비틀림 -Sync CNC 프레스 브레이크
CNC 프레스 브레이크

WC67K 비틀림 -Sync CNC 프레스 브레이크

NC 굽힘 기계에 작별 인사를하고 싶습니까?
CNC Torsion Bar Bending Machines의 WC67K 시리즈는 CNC 굽힘을위한 완벽한 엔트리 레벨 선택입니다.
TP10 CNC 시스템과 전기 보상 테이블이 장착 된 WC67K 시리즈는 경제적이고 내구성이 뛰어나며 정밀도를 제공합니다 .

저희에게 연락하십시오
PREV：No previous article
NEXT：EH6 시리즈 전기 유압 서보 굽힘 기계
  • WC67K 비틀림 -Sync CNC 프레스 브레이크

    WC67K 비틀림 -Sync CNC 프레스 브레이크

    -WC67K 시리즈 Torsion Axis Synchronous Press 브레이크는 최첨단 산업 설계와 최적화 된 매개 변수 구성을 자랑하여 안정성과 단순화 된 작동을 보장합니다.

    - 통합 용접 프레임을 통합하고 전체 처리를 위해 CNC 가공 센터를 사용하여 내구성 향상 및 높은 정밀도를 달성합니다.

    - Cotrust TP10 CNC 시스템 및 CNC 보상 테이블이 장착 된이 시리즈는 굽힘 정확도를 보장하고 다양한 굽힘 요구를 충족시켜 제한된 예산 내에서 고정밀 장비를 획득 할 수 있습니다.

    CNC 제어 시스템

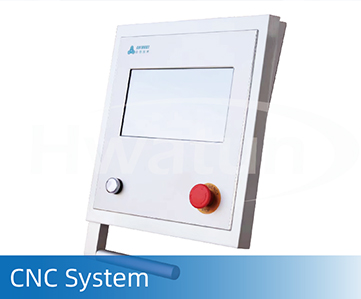

    Cotrust TP10 CNC 컨트롤러

    Torsion Synchro Press 브레이크를 위해 설계된 Cotrust TP10 CNC 컨트롤러는 10 인치 터치 스크린, PLC 제어 및 개방 통신을 특징으로합니다. 여러 축을 지원하고 최대 350 개의 프로그램을 저장하며 고급 자동 계산을 제공하여 쉽고 효율적인 작동을 보장합니다.

    Cotrust TP10 시스템의 개요

    - 완전히 기능적인 시스템은 Torsion Synchro Press 브레이크 머신을 위해 특별히 설계되었습니다.
    -이 시스템은 CE 및 ROHS 인증을 자랑하여 국제 표준 준수를 보장합니다.
    - 표준 x/y 축 기능이 장착되어 있으며 R 축을 지원하기 위해 쉽게 확장 할 수 있으며, 다양한 굽힘 요구 사항에 대한 다양한 기능을 제공합니다.
    -TP10 CNC 시스템에는 10 인치의 진정한 컬러 터치 스크린이있어 쉽게 작동합니다.
    - 안정적이고 안정적인 성능을위한 PLC 제어 기능이 있습니다.
    - 시스템의 Canopen 버스 통신 제어를 통해 빠른 통신과 정확한 포지셔닝이 가능합니다.
    -TP10 CNC 시스템은 각각 24 단계로 최대 350 개의 프로그램을 저장할 수 있습니다.
    - 스토리지 용량을 위해 최대 30 개의 상단 펀치와 60 개의 낮은 다이를 지원합니다.
    - 브리지 함수 및 고급 보상 알고리즘과 같은 선택적 기능은 사용자 정의 및 다양성을 위해 사용할 수 있습니다.

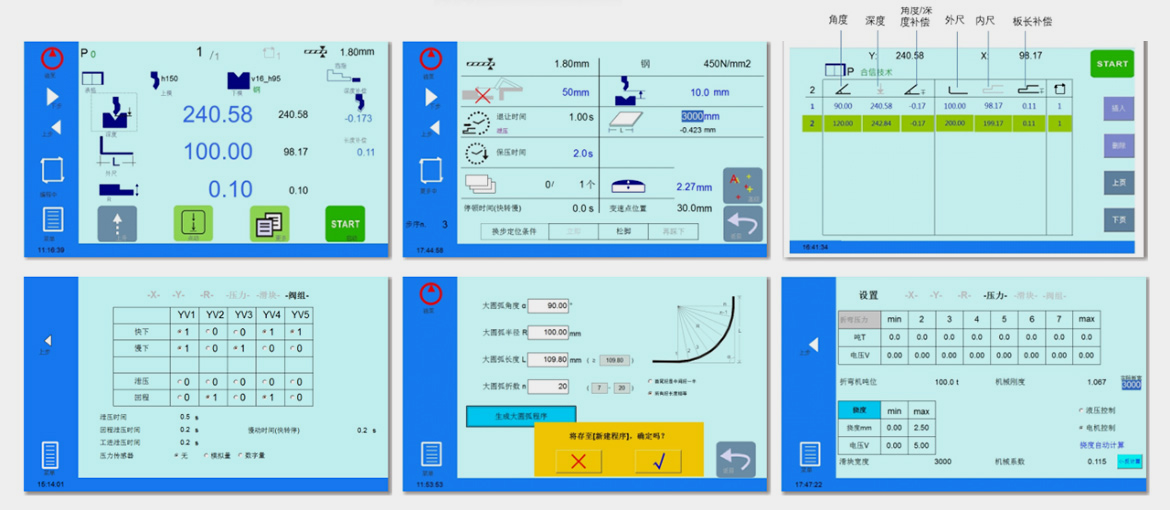

    TP10 컨트롤러의 굽힘 기능

    - 쉽게 출시 할 수있는 빠른 액세스 프로그램 페이지
    - 사용자 친화적 인 금형 라이브러리 관리 기능
    - 메뉴 인터페이스 또는 테이블 프로그래밍 옵션
    - 자동 백스톱 항복 기능
    - 압력 및 깊이의 자동 계산
    - 각도, 처짐 및 플레이트 폭 보상의 자동 계산
    - 무한 단계 굽힘을 달성하기위한 링크 프로그램 기능 .

    자세한 내용
    강력한 구조

    강력한 구조

    유한 요소 분석 다이어그램

    -프레스 브레이크의 기계 구조와 모든 주요 부품은 3D 분석 및 최적화 설계를 거쳐 안정적인 기계 작동을위한 매력적인 설계와 안정적인 구조를 보장합니다.

    견고한 프레임 디자인

    -기계는 튼튼하고 정밀도를 보장하기 위해 재배치하지 않고 가공 된 용접 된 원피스 프레임으로 설계 및 제작되었습니다.

    통합 처리

    -전체 기계 프레임은 CNC 3 차원 가공 센터를 사용하여 필수 프로세스로 완료되어 높은 정확도를 보장합니다.

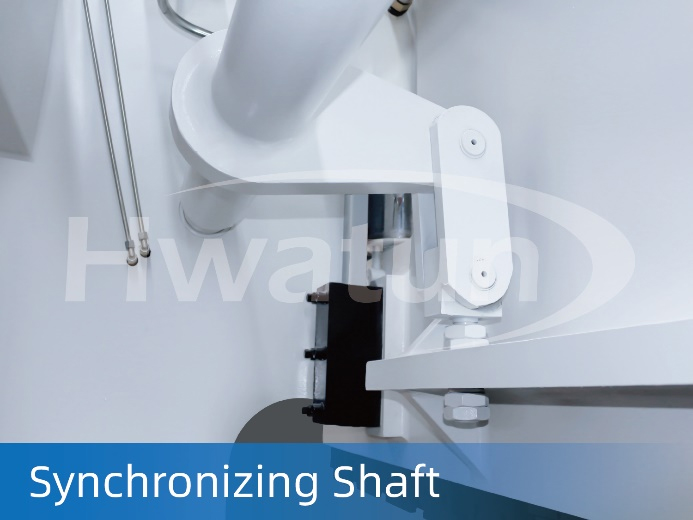

    비틀림 샤프트 동기 구조

    -굽힘 기계의 슬라이더 스트로크의 동기화는 기계적 동기화 구조를 채택합니다.

    자세한 내용
    CNC 왕관


    CNC 왕관

    전동 CNC 제어 방지 방지 테이블

    -CNC 크라운은 작업 테이블의 RAM 및 수직 플레이트로 인한 구부러진 워크 피스의 편향 변형을 보상하는 데 사용됩니다.
    -CNC 크라운 장치는 CNC 시스템에 프로그래밍 된 지침에 따라 자동으로 조정할 수 있으므로 최적의 구부러진 워크 피스를 달성하기에 매우 편리하고 효율적입니다 .

    자세한 내용
    백 게이지

    백 게이지

    - 백 게이지 구조는 축의 일관되고 정확한 위치를 위해 강력하게 설계되었으며, 안정성과 정밀도를 향상시키기 위해 듀얼 선형 가이드 레일이 장착 된 빔이 있습니다.

    - X 축은 하부 다이의 중심과 관련하여 백 게이지의 수평 변위를 제어하여 하부 다이를 향해 또는 멀리 이동하는 동안 정확한 위치를 결정합니다.

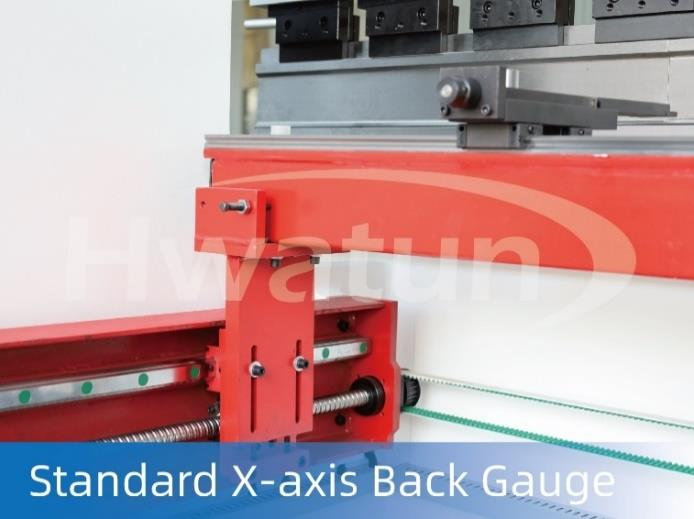

    표준 X 축 백 게이지

    - 성능 향상을 위해 이중 선형 가이드, 슬라이더 및 볼 스크류가 특징입니다.

    - 높이 조정 기능을 통해 사용자는 특정 요구 사항에 따라 높이를 사용자 정의 할 수있는 유연성이 있습니다.

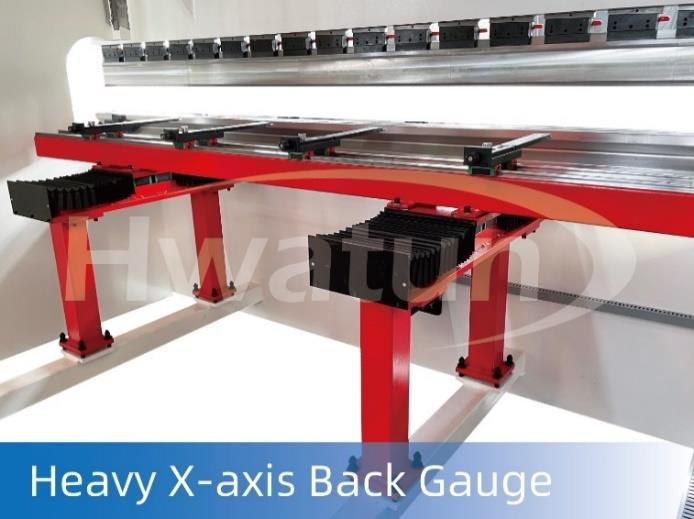

    무거운 x 축 백 게이지

    -무게가 300 톤이 넘는 기계에는 X- 축 백 게이지가 장착되어 있습니다.

    - 백 게이지의 안정성과 정확성을 보장하기 위해 4 개의 선형 가이드 레일, 8 개의 슬라이더 및 이중 볼 스크류가 장착되어 있습니다.

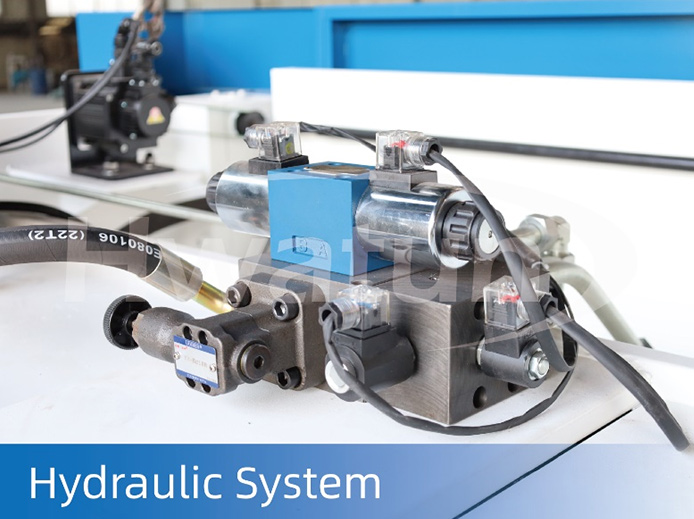

    유압 시스템

    이 기계는 고급 통합 유압 밸브 그룹을 통합하여 신뢰할 수있는 성능을 보장하고 유압 시스템의 안정적인 작동을 보장하기 위해 유지 보수를 용이하게합니다.

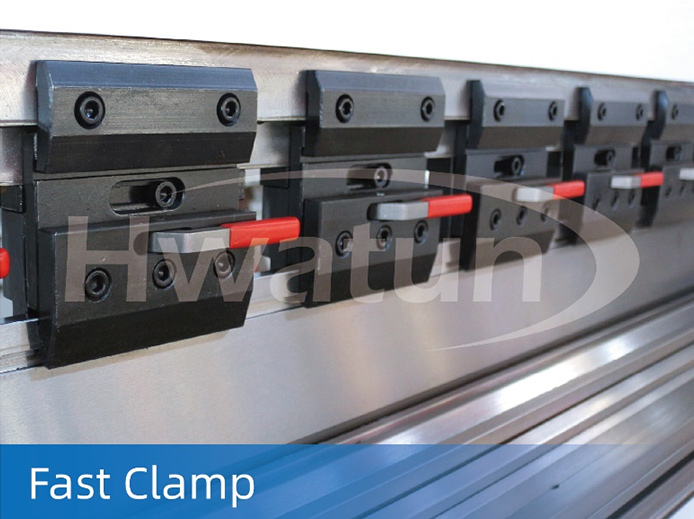

    빠른 클램프

    - 간단히 손잡이를 당겨서 펀치 설치를 간단하고 효율적으로 만들어 상단 펀치를 쉽게 교체 할 수있는 고정밀 수동 퀵 클램프가 장착되어 있습니다.
    -빠른 클램프는 RAM 편향 변형을 더 잘 보상하기 위해 경사 쐐기 처짐 보상을 특징으로합니다.

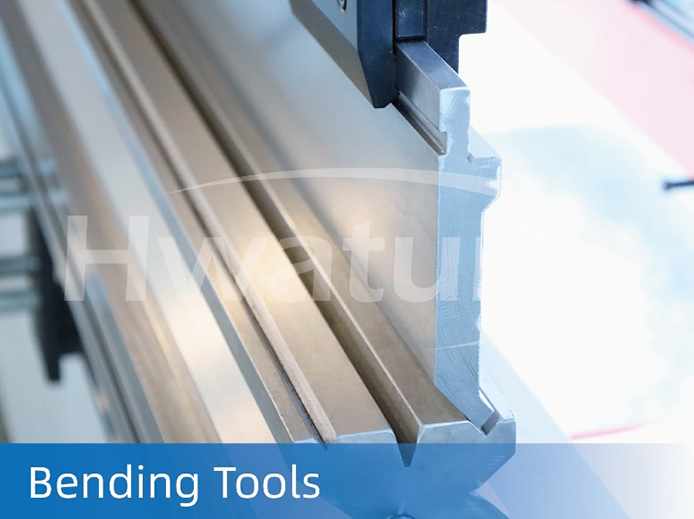

    모든 상단 펀치와 낮은 다이는 귀납적으로 강화됩니다

    우리의 엔지니어는 부품 도면, 일반적인 판금 두께, 오프닝 높이 및 압력 브레이크의 굽힘 힘을 기반으로 가장 적합한 툴링을 권장합니다 .

    자세한 내용
Nantong Hwatun Heavy Machine Tool Co., Ltd.
Nantong Hwatun Heavy Machine Tool Co., Ltd.



고객에게 고품질 제품과 성실한 서비스를 제공하십시오.

Nantong Hwatun Heavy Machine Tool Co., Ltd.

단조 기계 산업의 주요 백본 기업. 이 회사는 경제적으로 개발 된 양트 츠 강 델타 (Yangtze River Delta)의 Jiangsu Province의 Hai'an Binhai Industrial Zone에 위치하고 있습니다.

우리는 "Huaduan"브랜드 시리즈 전단 기계, 굽힘 기계, 플레이트 롤링 머신, 유압 프레스 및 전단 생산 라인 풀링 및 레벨링 및 레벨링을 전문으로합니다. 제품은 광 산업, 항공, 조선, 야금, 계측, 전기 가전 제품, 스테인리스 스틸 제품, 건축 및 장식 산업에서 널리 사용됩니다. 제품은 유럽, 미국, 동남아시아, 중동 및 기타 국가 및 지역으로 수출됩니다.

우리 회사는 많은 국내 전단, 폴딩, 롤링, 유압 프레스, 전단 생산 라인 레벨링 및 기타 전문, 연구 개발 제조 제품 품질, 기술 수준이 업계의 최전선에 있습니다. Huaduan 공작 기계 도구는 국내 및 해외의 고급 기술을 고급 인식, 새로운 개념 및 혁신적인 정신과 지속적으로 개발하는 산업 제품을 통합하여 "Huaduan"의 탄탄한 토대를 마련하여 위조 산업에서 세계적으로 유명한 브랜드를 만들었습니다.

  • 0연령

    업계 경험

  • 0m²

    공장 덮개

  • 0m²

    건물 지역

  • 0수백만

    연간 출력 값

명예 증명서
  • 1
  • 2
  • 3
  • 4
  • 1
  • 2
  • 3
  • 4
뉴스 편집실
  • CNC 프레스 브레이크는 작동하기 어렵습니까?

    CNC 프레스 브레이크는 현대 판금 가공에서 가장 널리 사용되는 기계 중 하나입니다. 주요 역할은 금속 시트를 고정밀도로 구부리고 모양을 만드는 것입니다. 업계에 처음 발을 들여놓는 사람이라면 종종 이런 의문이 생깁니다 는 a CNC 프레스 브레이크 작동하기 어렵나요? 답은 작업자의 경험, 기계의 복...

    더 읽으십시오
  • CNC 레이저 커팅 머신은 어떤 재료를 절단 할 수 있습니까?

    CNC 레이저 커팅 머신 현대식 제조, 제작 및 설계 산업에서 가장 다재다능하고 효율적인 도구 중 하나가되었습니다. 정확하고 깨끗하고 빠른 컷을 제공하는 능력은 금속 가공, 목공, 플라스틱, 패션 및 인테리어 디자인과 같은 창의적인 산업에서도 널리 사용됩니다. 많은 사람들이 묻는 일반적인 질문은 다음과 같습니다. CNC 레이저 커팅 머신은 ...

    더 읽으십시오
  • CNC 브레이크가 어떻게 생산 효율성을 향상시킬 수 있습니까?

    CNC (Computer Numerical Control) 프레스 브레이크는 생산 효율성, 정확성 및 일관성을 크게 향상시켜 금속 제조 산업에 혁명을 일으켰습니다. CNC 모델은 기존 수동 또는 유압 프레스 브레이크와 비교하여 고급 자동화 및 정밀 제어를 제공합니다. 다음은 CNC 프레스 브레이크가 생산 효율성을 향상시키는 몇 가지 주요 방법입니다. ...

    더 읽으십시오

관련 제품

제품 설명

그만큼 WC67K 비틀림 -Sync CNC 프레스 브레이크 최첨단 설계, 정밀 엔지니어링 및 사용자 친화적 인 기능을 혼합하여 최신 굽힘 기술의 정점을 나타냅니다. 비틀림 축 동기 굽힘을 위해 특별히 설계된이 프레스 브레이크는 안정적인 고성능 솔루션을 원하는 엔트리 레벨 및 고급 사용자 모두에게 이상적입니다.

뛰어난 디자인 및 빌드 품질
WC67K 시리즈는 통합 용접 프레임으로 고급 산업 설계를 자랑하여 탁월한 안정성과 내구성을 보장합니다. 이 기계의 강력한 구조는 CNC 가공 센터 처리를 통해 더욱 향상되어 높은 정밀하고 오래 지속되는 성능을 보장합니다. 이 프레스 브레이크에 사용 된 비틀림 축 동기 시스템은 정확하고 일관된 굽힘 결과를 제공하여 모든 워크샵이나 제조 시설에 귀중한 추가 기능을 제공합니다.

고급 CNC 시스템
WC67K의 핵심에는 Torsion Synchro Press 브레이크 머신을 위해 특별히 설계된 완벽하고 정교한 제어 장치 인 Cotrust TP10 CNC 시스템이 있습니다. TP10 CNC 시스템에는 10 인치 진정한 컬러 터치 스크린이 장착되어있어 작업자에게 직관적이고 사용하기 쉬운 인터페이스를 제공합니다. PLC 제어는 안정적이고 안정적인 성능을 보장하는 반면, Canopen 버스 통신 컨트롤은 빠른 통신과 정확한 포지셔닝을 용이하게합니다.

TP10 CNC 시스템은 각각 24 단계로 최대 350 개의 프로그램을 지원하므로 다양한 굽힘 작업을 처리 할 수있는 광범위한 프로그래밍 유연성을 제공합니다. 또한 사용자 친화적 인 금형 라이브러리 관리 기능이 포함되어 있으며 금형 선택 및 구성을 간단하게 만듭니다. 시스템의 메뉴 인터페이스 또는 테이블 프로그래밍 옵션은 다양한 사용자 환경 설정을 수용하여 운영 편의성을 향상시킵니다.

자동 정밀도 및 유연성
WC67K 프레스 브레이크는 여러 자동 기능으로 작업을 간소화하도록 설계되었습니다. 자동 백스톱 항복 함수가 특징인데,이 기능은 굽힘 작업 중에 백스톱 위치를 조정하여 정확성과 안전을 보장합니다. 이 시스템은 또한 압력, 깊이, 각도, 편향 및 플레이트 폭 보상을 자동으로 계산하여 수동 조정을 줄이고 오류를 최소화합니다.

TP10 CNC 시스템의 눈에 띄는 기능 중 하나는 링크 프로그램 기능을 통해 무한 단계 굽힘을 수행하는 능력입니다. 이 기능을 통해 복잡한 굽힘 시퀀스를 쉽게 실행할 수 있으므로 복잡한 부품 및 구성 요소를 생성하는 데 이상적입니다.

다목적 성과 커스터마이징
WC67K 시리즈는 툴링 및 작동에서 다양한 기능을 제공합니다. 스토리지 용량을 위해 최대 30 개의 상단 펀치와 60 개의 낮은 다이를 지원하여 광범위한 굽힘 도구와 다이를 수용합니다. 브리지 함수 및 고급 보상 알고리즘과 같은 선택적 기능은 사용자 정의에 사용할 수 있으므로 사용자는 시스템을 특정 요구 및 응용 프로그램에 맞게 조정할 수 있습니다.

시스템의 사용자 중심 디자인에는 프로그램을 쉽고 빠르게 출시 할 수있는 빠른 액세스 프로그램 페이지가 포함되어있어 운영 효율성이 향상됩니다.

준수 및 인증
그만큼 WC67K 비틀림 -Sync CNC 프레스 브레이크 CE와 ROHS 인증을 받고 안전 및 환경 보호를위한 엄격한 국제 표준을 충족합니다. 이 인증은 품질 및 규제 준수에 대한 컴퓨터의 약속을 강조하여 사용자에게 투자에 대한 자신감을 제공합니다.

그만큼 WC67K 비틀림 -Sync CNC 프레스 브레이크 최첨단 기술, 강력한 구조 및 고급 자동화를 결합하여 고정밀 굽힘 솔루션을 제공합니다. 사용자 친화적 인 기능과 사용자 정의 가능한 옵션을 통해 제조 요구에 대한 신뢰할 수 있고 다재다능한 프레스 브레이크를 원하는 사람들에게 탁월한 선택입니다 .
