QC11Y CNC 유압 단두대 전단 기계

10mm보다 두껍게 전체 금속 플레이트를자를 수있는 정확하고 쉬운 단두대 전단을 찾고 있습니까?
QC11Y 시리즈 유압 단두대 전단은 귀하에게 적합합니다.
QC11Y Series Shear에는 고급 기술이 장착되어 있으며 E21S 제어 시스템, 강력한 유압 실린더 및 절단 각도에 맞게 조정할 수있는 날카로운 블레이드와 함께 제공됩니다.

저희에게 연락하십시오

PREV：QC12Y CNC 유압 스윙 빔 전단 기계
NEXT：No next article

설명
기술 사양
동영상

QC11Y CNC 유압 단두대 전단 기계

QC11Y CNC 유압 단두대 전단 기계

1. 프레임과 공구 휴식은 강철 구조 구성 요소로 구성되며, 상단 공구 정지가 내부 응력을 제거하기 위해 템퍼링되어 강성이 향상되고 조직적 안정성이 향상됩니다.
2. 오일 실린더의 동작 하에서, 공구 홀더는 가이드 레일을 따라 이동하여 전단 운동을 달성합니다.
3. 볼 스크류는 후면 스토퍼를 구동하는 반면 모터 구동 조정은 정확한 위치를 가능하게하고 스토퍼 거리의 빠르고 부드러운 작동을 보장합니다.
4. 재료 압력 메커니즘은 작동 중 압력 오일을 통해 스프링 장력을 극복하는 일련의 재료 압제 오일 실린더로 구성됩니다. 전단이 완료된 후, 스프링 장력을 사용하여 재설정이 달성됩니다.
5. 더 넓은 시트 재료 절단을 용이하게하기 위해, 전면지지 프레임에는 스케일 및 측면 포지셔닝 정지가 특징 인 프레임이 제공됩니다.
6. 유압 시스템은 과부하 오버 플로우 안전 보호 및 오일 레벨 높이의 명확한 표시를 통합하여 정밀도가 높은 안정적인 처리를 위해 16 시간 동안 정격 하중에서 연속 작동을 가능하게합니다 .

자세한 내용

세부 사항 이미지

세부 사항 이미지

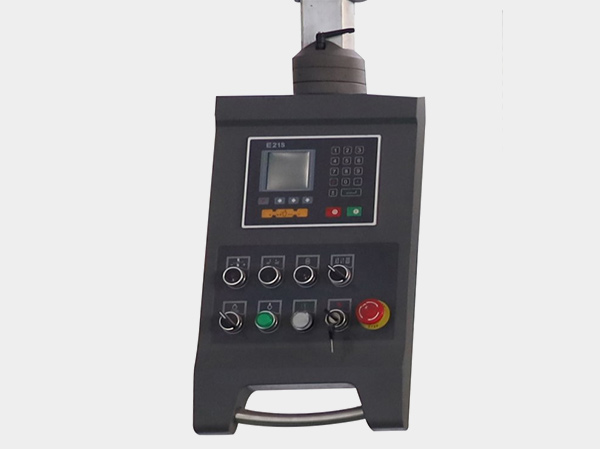

	E21S 컨트롤러 (표준) * 표준 모터와 인버터를 제어 할 수있는 후방 정지 제어; * 이중 프로그래밍 가능한 디지털 출력이있는 고급 포지셔닝 시스템; * 최대 40 개 프로그램의 스토리지 용량을 갖춘 효율적인 공작물 계산 기능, 각 25 개의 작업 단계가 포함됩니다. * 정밀도를 향상시키기위한 양보 기능을 갖는 일방적 인 포지셔닝 기능; * 매개 변수 설정의 편리한 원 클릭 백업 및 복구 옵션; * LCD에서 이용할 수있는 원활한 영어-중국 전환.
	공급 가능한 공급 공급 슬라이드에는 다재다능한 이동식 롤러가 장착되어있어 플레이트의 부드러운 발전과 공급 중에 전단 위치를 쉽게 조정할 수 있습니다. 이로 인해 시간과 노동이 절약되며, 편리한 분해 및 공의 설치를 용이하게하고, 손쉬운 유지 보수를 가능하게합니다.
	오일 실린더를 누르십시오 스프링은 60SI2MN 합금강으로 만들어졌으며 충격 패드는 폴리 우레탄으로 두껍게됩니다. 압축베이스, 하단 플레이트 및 오일 씰은 모두 두껍고 수입됩니다.

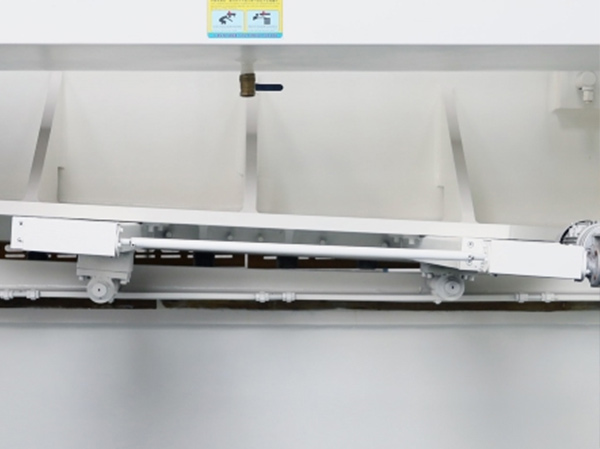

	뒤로 게이지 블레이드 도구 홀더의 하단에는 백업 롤러가 장착되어 있으며 편심 샤프트 슬리브가 포함되어 있습니다. 이 슬리브는 모터 감소기에 의해 구동되어 회전하여 상단 블레이드와 하단 블레이드 사이의 클리어런스를 조정합니다.
	백 게이지 모터 전기 후면 정지 장치에는 빠른 및 느린 조정을 허용하는 조절 가능한 인버터가 장착되어 있습니다. 또한, 전방, 뒤로 및 포지셔닝 기능을 제공하는 사용자 친화적 인 수치 제어 장치가 장착되어 있습니다.
	고압 재킷 튜브 커넥터 원활한 강 파이프와 슬리브 조인트 사이의 연결은 고압 저항성이 특징으로되어 오일 누출이없고 유지 보수가 용이합니다.

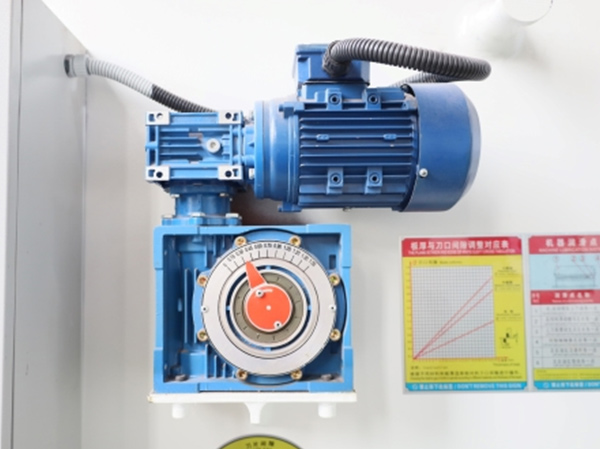

	전기 블레이드 갭 조정 모터 및 감속기는 블레이드 클리어런스 조정의 정확하고 빠른 제어를 위해 사용됩니다.
	메인 모터 대용량 고용성 기본 모터는 충분하고 강력한 전력을 제공합니다 .

자세한 내용

모델	절단 두께	절단 길이	뇌졸중 시간 수	절단 각도	Backgauge 범위	주요 힘
유형	(mm)	(mm)	(T/Min)	(°)	(mm)	(KW)
4x2500	4	2500	16	0.5 ~ 1.5	20 ~ 600	5.5
4x3200	4	3200	14	0.5 ~ 1.5	20 ~ 600	5.5
4x4000	4	4000	10	0.5 ~ 1.5	20 ~ 600	5.5
4x6000	4	6000	8	0.5 ~ 1.5	20 ~ 600	7.5
6x2500	6	2500	18	0.5 ~ 1.5	20 ~ 600	7.5
6x3200	6	3200	15	0.5 ~ 1.5	20 ~ 600	7.5
6x4000	6	4000	12	0.5 ~ 1.5	20 ~ 600	7.5
6x5000	6	5000	10	0.5 ~ 1.5	20 ~ 600	11
6x6000	6	6000	7	0.5 ~ 1.5	20 ~ 600	11
8x2500	8	2500	13	0.5 ~ 1.5	20 ~ 600	11
8x3200	8	3200	11	0.5 ~ 1.5	20 ~ 600	11
8x4000	8	4000	9	0.5 ~ 1.5	20 ~ 600	11
8x5000	8	5000	7	0.5 ~ 1.5	20 ~ 600	15
8x6000	8	6000	6	0.5 ~ 1.5	20 ~ 600	15
10x2500	10	2500	12	0.5 ~ 2	20 ~ 600	15
10x3200	10	3200	10	0.5 ~ 2	20 ~ 600	15
10x4000	10	4000	9	0.5 ~ 2	20 ~ 600	15
10x6000	10	6000	6	0.5 ~ 2	20 ~ 600	15
12x2500	12	2500	12	0.5 ~ 2.5	20 ~ 600	18.5
12x3200	12	3200	10	0.5 ~ 2.5	20 ~ 600	18.5
12x4000	12	4000	9	0.5 ~ 2.5	20 ~ 600	18.5
12x5000	12	5000	7	0.5 ~ 2.5	20 ~ 600	18.5
12x6000	12	6000	6	0.5 ~ 2.5	20 ~ 600	18.5
16x2500	16	2500	8	0.5 ~ 2.5	20 ~ 600	22
16x3200	16	3200	7	0.5 ~ 2.5	20 ~ 600	22
16x4000	16	4000	6	0.5 ~ 2.5	20 ~ 600	22
16x5000	16	5000	5	0.5 ~ 2.5	20 ~ 600	22
16x6000	16	6000	4	0.5 ~ 2.5	20 ~ 600	30
20x2500	20	2500	8	0.5 ~ 3	20 ~ 800	30
20x3200	20	3200	7	0.5 ~ 3	20 ~ 800	30
20x4000	20	4000	6	0.5 ~ 3	20 ~ 800	30
20x5000	20	5000	5	0.5 ~ 3	20 ~ 800	30
20x6000	20	6000	4	0.5 ~ 3	20 ~ 800	30
25 × 2500	25	2500	6	0.5 ~ 3	20 ~ 800	37
25 × 3200	25	3200	5	0.5 ~ 3	20 ~ 800	37
25 × 4000	25	4000	5	0.5 ~ 3	20 ~ 800	37
25 × 5000	25	5000	4	0.5 ~ 3	20 ~ 800	55
25 × 6000	25	6000	3.5	0.5 ~ 3	20 ~ 800	55
